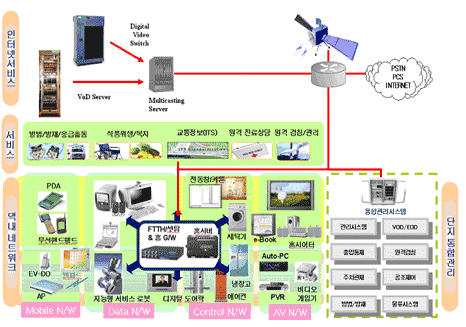

통합배선 시스템 설비는 전화, 데이터 단말기, 교환기 시스템, LAN망 등을 연결하는 비차폐형 케이블 (UTP : UNSHIELDED TWISTED PAIR), 광 케이블, 어댑터 및 보조장비로 구성되며 빌딩내외에 구성되는 각각의 배선망을 성형배선 처리 하는 통합정보 배선 시스템으로 아래와 같은 특징을 갖는다.

▶ 배선 통합 관리 기능을 유기적, 통합적으로 접속하는 기반 구조
▶ 환경 변화에 대응하는 서비스의 확장성 및 경제성
▶ 정보 통신 및 정보처리 기능 보유
▶ 빌딩과 제반 통신 설비에 대응하는 기능 및 구조로 통합화

통합배선 시스템은 해당건물의 특성을 고려하여 최적의 정보배선시스템을 구축하여 현재 및 향후의 정보통신 발달에 대응하는 기간망의 역할을 수행한다. 그 구성 요소는 기본적으로 4개의 구조화된 SUB-SYSTEM으로 구성되며, 망 관리의 기능에 집중하여 설계 제안한다.

1) 업무구역배선계(Work Area Subsystem)

▶ Outlet 설치
▶ EIA/TIA 568B 기준 Module Jack 설치
▶ IDF에서 Outlet까지 UTP/STP 4P 수평 Cable 배선

2) 수평배선계(Horizontal Subsystem)

▶ 각 층의 EPS실에 19 “ Rack (IDF용) 설치
▶ IDF에 Intelligent Patch Panel (이하 IPP) 설치
▶ 단자 접지반 설치
▶ IDF에 광분배함 설치
▶ IDF에 LAN장비 실장용 공간확보
▶ 추후 확장성(예비) 고려

3) 건물간선배선계(Backbone Subsystem)

▶ Voice MDF에서 각층 IDF까지 수직 간선 Cable 포설 및 접속
▶ 접지 Cable 포설 및 접속
▶ CABLE TRAY설치

4) 집중구내통신실(Equipment Room Subsystem)

▶ 통신실에 Data MDF설치(19” CABINET RACK)
▶ 통신실에 Voice MDF설치(19” OPEN RACK)
▶ Data MDF의 UTP/STP/광 단자반(PATCH PANEL, FDF) 설치
▶ Voice MDF의 UTP 단자반(110 BLOCK), 피뢰탄기반 설치
▶ Data MDF에서 Voice MDF까지 Cable 포설 및 접속
