 1. DVR 이란?

   DVR(Digital Video Recorder)이란 아날로그 감시카메라로입력된 영상 데이터를 영상 캡쳐보드에서 디지털  이미지로변환하여  하드 디스크에 고화질의 디지털신호로  변환하여저장하는 장치를 말합니다.    DVR은 디지털 이미지로 변환되어 녹화된 영상을 반영구적으로 HDD에 저장하는 기능과 사용자가 녹화된 데이타를 순간검색 할수 있는 기능,여러대의 카메라 영상을 1대의 모니터에서




여러대의  카메라 영상을 1 대의 모니터에서 분할하여 감시할 수 있는  멀티플렉서기능  (Multiplexer),먼거리의  원격지에서도 모뎀이나 LAN, xDSL등에서  녹화검색 및   실시간 화면을 감시할 수 있는 화상전송 기능이 내장된 다기능의  디지털 녹화 감시장비입니다. 가격도   저렴하여 기존의 아날로그 CCTV를 대체할 수 있는 하이테크(HighTechnology) 감시장비입니다. 현재 DVR은 최신의 보안 시스템으로효과적인 범죄예방 및 개선관리된 보안 시스템을 제공합니다.

2. DVR Internal Architecture.

  square02_orange.gif Capture Board

     아날로그  영상신호를  캡쳐하여  디지털이미지로  변환시켜주는  장치

  square02_orange.gif Main Processor

     Image Compression, Image Processing등을 처리해주는 DVR 메인 처리부분

  square02_orange.gif Storage Device

     Hard Disk, 광디스크 같은 저장매체

  square02_orange.gif Display Device

     CRT 모니터, 컴퓨터 모니터등의 디스플레이 장치

3. DVR의 종류

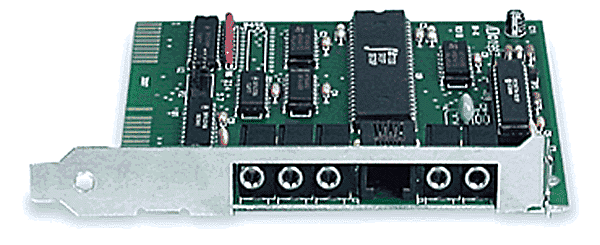

   square02_orange.gif PC Based DVR

  일반 PC용 카드형이므로 타 제품보다 가격이 저렴하고 기존의 PC를  활용하여  쉽게 DVR System 으로 전환할 수 있습니다.  기존 PC의 안전성이 전체 DVR 시스템의 안정성에 영향을 미치므로  안정적인 시스템에 설치하는 것이 좋습니다.

PC-Type DVR

    square02_orange.gif PC-Type DVR

  일반적인 PC에 영상녹화용 Capture Board를 결합한 형태입니다. 기본적으로 Windows 98 이나 네트워크기능이 보강된 NT를 OS로 사용하고 있습니다. Full-Set로 제조된 제품이기 때문에 시스템이 비교적 안정적입니다.  대부분 기존제품에 PTZ, 센서 콘트롤기능이 설치 되어 있고 관련 소프트웨어가 설치되어있기 때문에 일반적인  사용자들이 설치하기 용이합니다.

    square02_orange.gif Settop Box DVR

  DVR기능만을 수행할수 있는 별도의 Mainboard를 기반으로 독자적인 DVR 시스템을 구축한 형태입니다. 일반  PC형 DVR에서  사용되는 불필요한 부품을 배제한채 필요한 부품만으로 필요한 기능을 수행할 수 있도록 설계한 제품이기 때문에 일반 PC 형 DVR 보다는 매우 안정적입니다. 그러나 독자적인 시스템을 개발하기위해 많은 비용이 소요되므로 가격은 상당이 고가의 제품이 대부분입니다..



SETTOP BOX

4. 부가장비

square02_orange.gif CCD Camera

  일반 DVR 장비에 사용할 수 있는 카메라는 NTSC(국내,미주,일본지역표준)나 PAL  (유럽표준)을 지원하는 일반 CCTV용 카메라면 어떠한것이든 사용할수 있습니다. NTSC는 초당 30 프레임(30fps)의 영상을 전송하고, PAL은 초당 25 프레임(25fps)의  영상을 전송한다. 각 프레임은 2개의필드로 구성되어 있습니다.





square02_orange.gif Voice control board

  각 채널별로 설치된 마이크/스피커를 통하여 음성통신을 수행할 때 필요한 Board입니다.





square02_orange.gif RX Receiver

  RX receiver는 카메라 Pan/Tilt, Zoom, Focus제어를 수행하여주는 전기장치입니다. DVR의 각종 제어 명령을 RX Receiver가 수신하여 실제적인 카메라 제어를 수행하게 합니다. DVR과 RX Receiver는 약 1.2km정도 떨어져도 유선통신이 가능하므로  카메라설치 위치와 DVR 설치위치를 유연하게 구성할 수 있게 합니다.





square02_orange.gif Halogen Light

  야간에 카메라가 감시하는 영역에 광범위한 조명을 제공하고자 할 때 사용됩니다.





square02_orange.gif Pan/Tilt Driver

  전기신호에 의한 모터 구동에 의해 상하좌우로 카메라의 감시 시점을 바꿀 수 있는  장치를 말합니다. 통상 일반 CCD 카메라를 하우징과 함께 Pan/Tilt 드라이버에 고정시켜 카메라의 감시영역을 감시자가 마음대로 바꿀 수 있게 하는 기능을 제공합니다.  장소에 따라 실내용, 실외용, 방폭용등 다양한 종류가 있습니다.





square02_orange.gif Network Device

  원격감시 시스템을 구축하기 위해서는 각 PC에 LAN Card, Modem, ISDN Adapter등이 필요합니다.  이 외에도 전용선에 의한 접속을 지원하기 위해서는 적절한 Network설계에 따른 Router, CSU/DSU, 전용선등이 필요합니다.







  기타 장비로는 카메라조작의 편리성을 위한 조이스틱, 각종 센서류, 소리 감시 및 방송을 위한 마이크, 스피커, 앰프 설비등이 추가로 설치될 수 있습니다.
